蓝牙定位

主动式蓝牙RSSI定位

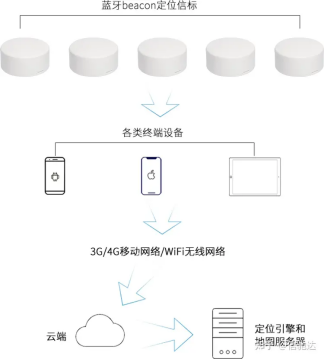

主动式RSSI蓝牙定位系统,又叫终端侧RSSI蓝牙定位系统,原理是通过RSSI值来确定蓝牙终端设备和蓝牙信标(Beacon)之间的相对位置,由信标发射信号,蓝牙终端设备接收,定位精度在米级(2-3米),可以实现路径规划、语音导航、反向寻车等功能,可集成于微信小程序、APP之中。

定位原理:

1 ► 在定位区域部署蓝牙信标,一般需要至少3个信标,信标会每隔一定的时间广播数据包到周围;

2 ► 当终端设备(智能手机、平板等)进入信标广播覆盖范围,会扫描接收到信标广播出来的数据包(包含MAC、RSSI等信息);

3 ► 终端设备通过定位算法以及云端后台地图引擎数据库,即可在地图上标记出设备当前位置。



被动式RSSI蓝牙定位

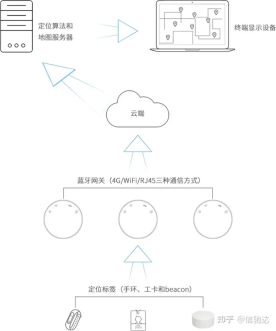

被动式RSSI蓝牙定位系统,又叫RSSI蓝牙探测定位系统或网络侧RSSI蓝牙定位系统。依托于基于RSSI的蓝牙定位引擎算法、蓝牙网关、蓝牙定位标签(手环、工卡、Beacon信标等),可实现2~3米左右的定位精度。

1 ► 蓝牙定位标签(手环、工卡、Beacon信标等)工作在信标广播状态,将自身的MAC地址、电量、RSSI、心率等信息进行广播;

2 ► 蓝牙网关(4G/Wi-Fi/RJ45三种通信方式)扫描到蓝牙定位标签的广播信息,将相关信息传输到中央定位引擎,中央定位引擎对有关信息进行计算,获取到蓝牙定位标签的位置信息;

3 ► 终端显示软件将蓝牙定位标签的位置信息进行显示,可以实现实时位置跟踪、轨迹回放、电子围栏、心率监测等功能。
